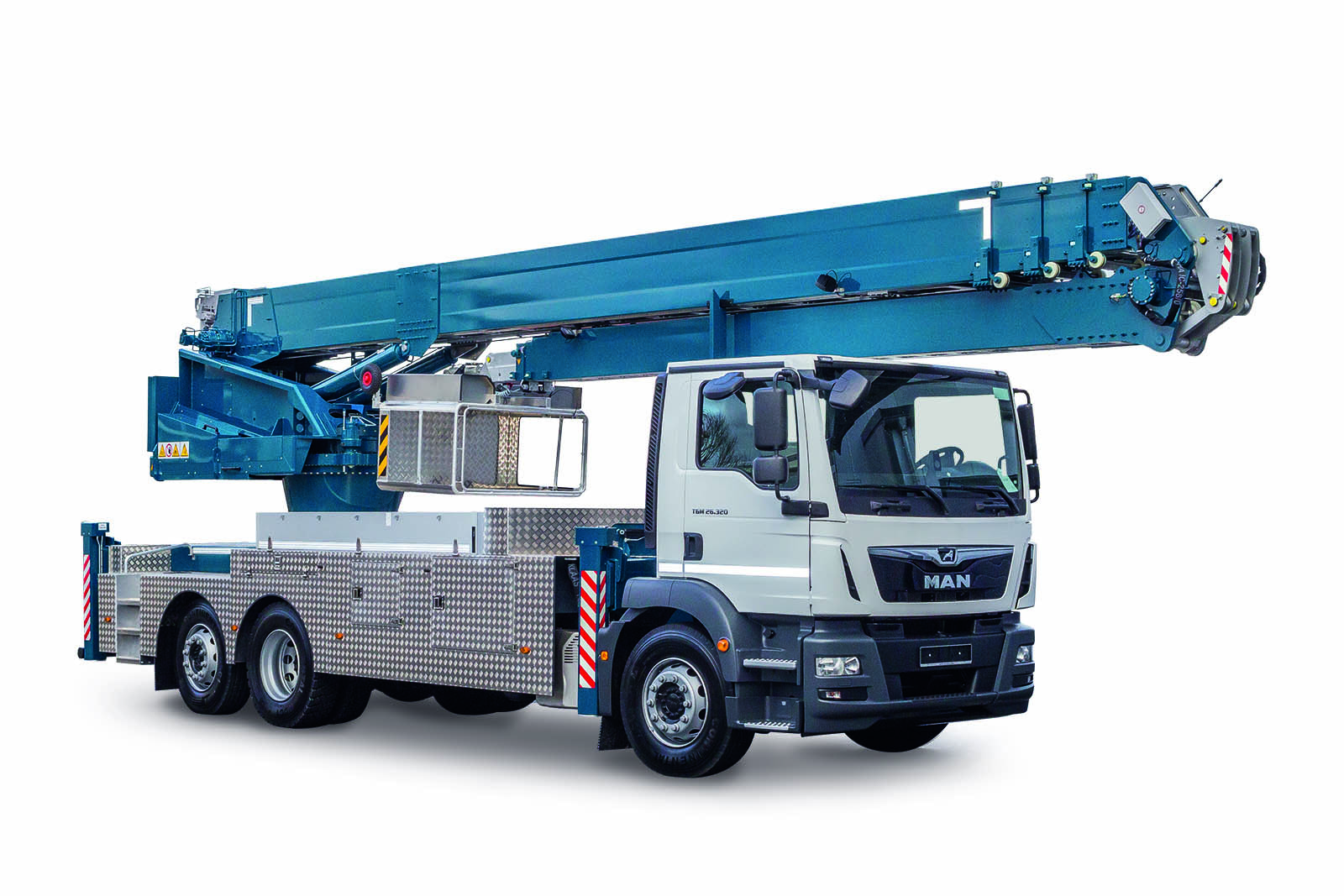

Alu-Autokran AMAK 230 - 26 t

Der PTO Antrieb macht einen zusätzlichen Motor für den Kranaufbau überflüssig.

Alu-Autokran AMAK 230 - 26 t

Technische Informationen

  • V-Abstützung
  • PTO-Antriebskonzept über den LKW Motor
  • Alle Kranfunktionen unter Last steuerbar
  • Die Klappspitze ist 2-fach hydraulisch über die Fernbedienung teleskopierbar
  • Kranaufbau endlos drehbar
  • Kran-Bedienung über Funkfernsteuerung
  • Tragkraft max. 6.000 kg
  • TSR-Mastsystem
  • Ausfahrbares Kontergewicht
  • Hybridantrieb über 380 V Motor (optional)

Serienmäßig

  • XL-Fernbedienung mit Doppel-Display
  • Arbeitsbühnenvorbereitung nach EN 280 (Bühne nicht im Lieferumfang)
  • PTO-Nebenantriebssystem über Lkw-Motor
  • Vollverkleidung mit Staufächern
  • Vollhydraulische V-Abstützung mit Stützenüberwachung und Aufbauautomatik
  • Variables Abstützsystem
  • Vollhydraulisches Gelenk
  • LED-Mastscheinwerfer
  • Ladegerät (12 V, 24 V, 230 V) mit 4 Ersatz-Akkus (AA)
  • Sicherheits-SPS-Kransteuerung Vollverkleidung mit Staufächern
  • Hakengewicht und Feuerlöscher
  • Unterlegplatten

Technische Daten

Hakenlast 3.000 kg
Hakenlast (Sonderfunktion optional) 6.000 kg
Hakenhöhe (max.) 52,2 m
Ausfahrlänge (max.) 54,0 m
Stützbreite (min.) 3,08 m
Stützbreite (min. bei HA) 3,08 m
Stützbreite (max.) 5,48 m
Windenzugkraft (max.) 3.000 kg
Ausleger (3.000 kg - 1.000kg) 6,61 m - 15,10 m
Auszug 3 (350 kg) 18,39 m
Lkw Gesamtgewicht 26 t
Fahrzeugmaße (LxBxH)
z.B. MAN
10,5 x 2,55 x 3,85 m

Aktionsradius

LastReichweiteHöhe
3.000 kg 11,0 m 31,5 m
2.000 kg 17,0 m 34,0 m
1.000 kg 29,5 m 28,5 m
500 kg 40,0 m 12,5 m
350 kg 40,0 m 30,5 m

Aktionsradius 6t-Funktion

LastReichweiteHöhe
6.000 kg 7,5 m 10,0 m
4.500 kg 9,0 m 6,5 m

Diagramme und Bilder

Diagramm - Kranbetrieb
Diagramm - Bühnenbetrieb
